A Válvula Ventosa RBX Vent-O-Mat é uma válvula de alívio de ar e quebra de vácuo desenvolvida para o gerenciamento do ar em tubulações de água, reunindo em um único equipamento funções de ventilação, admissão de ar e proteção contra surtos.
A Série RBX utiliza projeto de duplo orifício com mecanismo Anti-Shock, permitindo atuar tanto durante o enchimento e esvaziamento da tubulação quanto durante sua operação pressurizada.
Disponível em tamanhos de 1” (25 mm) a 12” (300 mm) e em diferentes classes de pressão, a RBX pode atender sistemas de água potável ou água bruta peneirada, com diferentes configurações de conexão e materiais.
Válvula ventosa com quatro funções em uma
Um dos principais diferenciais da Válvula Ventosa RBX é reunir quatro funções fundamentais para o gerenciamento do ar dentro da tubulação:
- descarga de grande volume de ar durante o enchimento;
- entrada de grande volume de ar durante o esvaziamento;
- descarga contínua de ar pressurizado durante a operação;
- proteção contra surtos por meio do mecanismo Anti-Shock.
Essa combinação permite que a válvula atue em diferentes fases de funcionamento do sistema, em vez de desempenhar apenas uma função isolada.
Principais características e vantagens
- Alta capacidade de descarga de ar durante o enchimento da tubulação.
- Admissão de grande volume de ar para quebra de vácuo.
- Atuação durante a drenagem da tubulação e em situações de separação da coluna de água.
- Alívio controlado de ar pressurizado com a tubulação completamente cheia.
- Mecanismo Anti-Shock para controle da descarga de ar em alta velocidade.
- Auxilia na proteção da tubulação contra surtos durante parada de bombas e enchimentos rápidos.
- Projeto de passagem total, favorecendo a admissão de ar em condições de vácuo.
- Construção principal em aço inoxidável.
- Flutuadores sólidos em polietileno de alta densidade (PEAD).
- Produto submetido a testes de fábrica.
- Disponível em diferentes classes de pressão e configurações.
- Certificação NSF/ANSI 61 conforme configuração aplicável.
- Pode ser especificada para requisitos AIS, Buy America e outras exigências indicadas pelo fabricante.
Como funciona a Válvula Ventosa RBX
A operação da Série RBX varia conforme a condição hidráulica da tubulação.

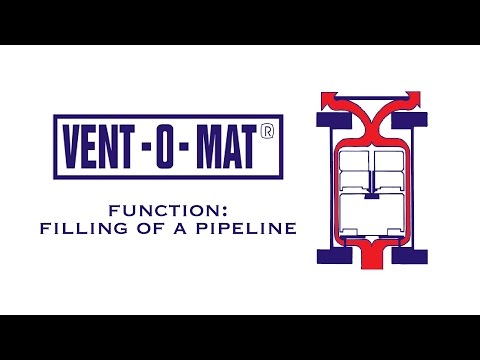

Enchimento da tubulação
Durante o enchimento, o ar existente dentro da linha entra na válvula e é descarregado para a atmosfera pelo grande orifício.
Enquanto a velocidade de aproximação da água permanece dentro das condições previstas, a descarga ocorre livremente.
Se a velocidade de saída do ar aumentar excessivamente, entra em ação o mecanismo Anti-Shock.
O flutuador fecha o grande orifício e força o ar a passar por uma abertura menor, aumentando a resistência à descarga e promovendo a desaceleração da coluna de água que se aproxima.
Esse princípio contribui para reduzir aumentos bruscos de pressão associados ao fechamento da válvula.

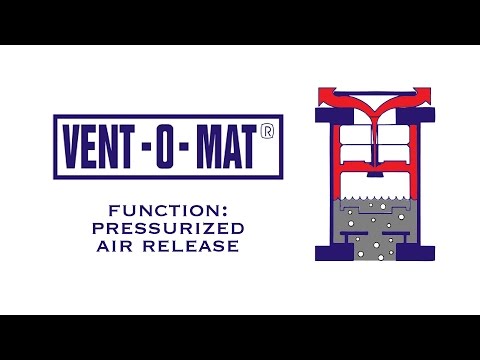

Alívio contínuo de ar em tubulação pressurizada
Depois que a tubulação é preenchida, o líquido entra no corpo da válvula e eleva os flutuadores, fechando o grande orifício.
A válvula permanece então pressurizada junto com a linha.
O ar liberado da água tende a subir e se acumular na câmara da válvula.
Quando esse volume se torna suficiente, o pequeno flutuador desce e abre o pequeno orifício, permitindo que o ar acumulado seja descarregado para a atmosfera.
À medida que o ar é eliminado, o nível do líquido volta a subir e o pequeno orifício é novamente fechado.
Esse ciclo permite a eliminação automática do ar acumulado durante a operação normal da tubulação.

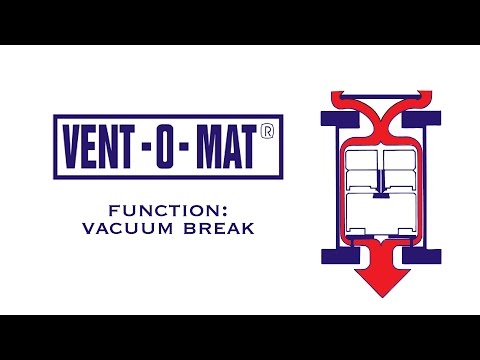

Quebra de vácuo durante o esvaziamento
Durante a drenagem da tubulação, a redução da pressão interna faz com que os flutuadores desçam.
O grande orifício é então aberto, permitindo a entrada de ar atmosférico na linha.
Essa admissão de grande volume de ar ajuda a substituir o líquido que está sendo drenado e a evitar pressões internas negativas potencialmente prejudiciais à tubulação.
O diâmetro amplo da passagem é um elemento importante para reduzir a resistência à entrada de ar.

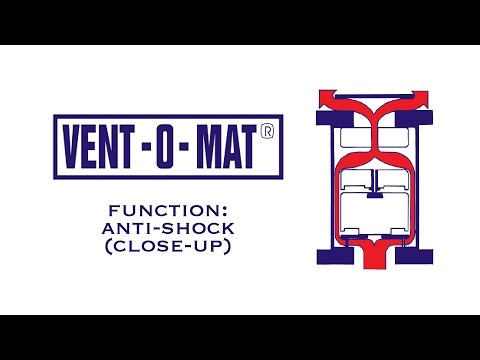

Proteção Anti-Shock contra surtos
O sistema Anti-Shock é um dos principais diferenciais da Vent-O-Mat RBX.
Quando a descarga de ar ocorre em velocidade elevada, o mecanismo modifica automaticamente a área disponível para a saída do ar.
Essa restrição aumenta a pressão de ar dentro da válvula e desacelera a coluna de água antes do fechamento completo.
O princípio também é relevante em situações como separação e posterior recomposição da coluna líquida, ajudando a reduzir pressões transitórias no sistema.
Construção em aço inoxidável
O corpo da Vent-O-Mat Série RBX pode ser fabricado em:
- aço inoxidável AISI 304L;
- aço inoxidável AISI 316L.
O bocal utiliza aço inoxidável AISI 316, enquanto os flutuadores são fabricados em polietileno de alta densidade.
As vedações O-ring e o assento do bocal utilizam EPDM.
Dependendo da configuração, os componentes de conexão podem utilizar ferro dúctil com revestimento epóxi aplicado por fusão ou aço inoxidável.
Configurações de conexão
A linha RBX está disponível em diferentes formas de conexão, de acordo com o tamanho e a classe de pressão.
Conexão rosqueada
Para determinados tamanhos, a válvula pode utilizar rosca NPT macho.
Flange com prisioneiros
Também estão disponíveis versões com flange e prisioneiros conforme ASME B16.5.
Conexão flangeada
A Série RBX pode ainda utilizar conexão totalmente flangeada, facilitando sua integração a diferentes sistemas de tubulação.
A configuração correta deve considerar diâmetro, classe de pressão e padrão da instalação.
Configurações disponíveis
A Série RBX pode ser fornecida em diferentes versões conforme a função requerida pelo projeto:
Standard — quatro funções
Configuração completa, combinando:
- descarga de grande volume de ar;
- admissão de ar;
- alívio de ar pressurizado;
- proteção Anti-Shock contra surtos.
Biased
Configuração específica do mecanismo Anti-Shock para determinadas condições de operação.
Vacuum Break Only
Versão destinada prioritariamente à admissão de ar para quebra de vácuo.
Vent Only
Configuração direcionada à função de ventilação.
Saída flangeada ou rosqueada
Também estão disponíveis diferentes arranjos para a conexão de descarga.
A definição da versão adequada deve considerar a função hidráulica requerida pelo sistema.
Testes de fábrica
A documentação da Série RBX prevê testes destinados a verificar a integridade e o funcionamento das válvulas.
Entre os procedimentos indicados estão:
- teste hidrostático a 1,5 vez a pressão máxima nominal de trabalho;
- teste de vazamento em baixa pressão;
- teste funcional do pequeno orifício na pressão máxima nominal de trabalho em amostras da produção.
Esses procedimentos verificam tanto a resistência do conjunto quanto o funcionamento do mecanismo responsável pela liberação do ar durante a operação pressurizada.
Recomendações gerais de instalação
Para funcionamento adequado, a Vent-O-Mat recomenda que a válvula seja instalada próxima à posição vertical, admitindo inclinação máxima de 3° em relação à vertical.
O arranjo de instalação também deve proporcionar passagem adequada de ar entre a tubulação e a válvula, evitando restrições que possam comprometer sua capacidade.
O correto dimensionamento e posicionamento da ventosa devem ser definidos a partir do perfil da linha, vazões, pressões e condições de enchimento e esvaziamento da tubulação.
Aplicações da Válvula Ventosa RBX
A Válvula Ventosa RBX Vent-O-Mat é voltada principalmente a sistemas de água.
O meio indicado pela documentação técnica inclui:
- água potável;
- água bruta peneirada.
Entre os segmentos apresentados para a linha estão:
- saneamento e aplicações municipais;
- mineração;
- indústria química;
- geração de energia;
- indústria alimentícia;
- dessalinização;
- outras aplicações compatíveis.
A correta seleção deve considerar as características do fluido e as condições hidráulicas específicas da instalação.
Válvula Ventosa RBX na DFC
A Válvula Ventosa RBX Vent-O-Mat reúne em um único equipamento funções de alívio de ar, admissão de ar, quebra de vácuo e proteção Anti-Shock contra surtos.
Com tamanhos de 1” a 12”, diferentes classes de pressão, opções de conexão e construção em materiais resistentes à corrosão, a linha pode atender diferentes sistemas de transporte e distribuição de água.
A seleção correta deve considerar diâmetro da tubulação, vazão, pressão de trabalho, perfil hidráulico, velocidades de enchimento e drenagem e eventuais condições transitórias.
Fale com a equipe da DFC para especificar a Válvula Ventosa RBX Vent-O-Mat adequada ao seu sistema.
